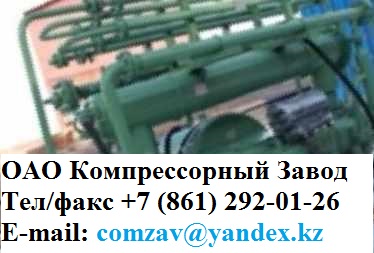

Компрессор 2ВМ4-24/9 Нур-Султан (Астана) служит для производства давления и подачи сжатого воздуха в накопительные ресиверы, или прямой подачи.
Компрессор 2ВМ4-24/9 используется во многих отраслях промышленности.
Условное обозначение:
2 - число рядов в базе;
В - для сжатого воздуха;
М - оппозитная база;
4 - поршневое усилие базы, тс;
24 - производительность при условиях всасывания, м3/мин;
9 - абсолютное конечное давление воздуха;
(С) - без смазки цилиндров и уплотнительных устройств штоков.
В комплект поставки входят:
1. Компрессор
2. Электродвигатель А2К85/24-8/16-УХЛ4,
3. Щит управления эл/двигателем
4. Холодильник промежуточный
5. Холодильник концевой
6. Шкаф автоматики
7. Комплект ЗИП
8. Анкерные болты
Конструкция компрессоров построена на основе принятого на заводе-изготовителе нормального параметрического ряда машин. Компрессор 2ВМ4-24/9 состоит из следующих узлов: база, цилиндры, электродвигатель.
В состав базы входит кривошипно-шатунный механизм (коленчатый вал, шатун, крейцкопф), рама, блок смазки механизма движения и лубрикатор (он предназначен для смазки цилиндров и сальников). В сухих компрессорах без смазки цилиндров лубрикатора нет.
